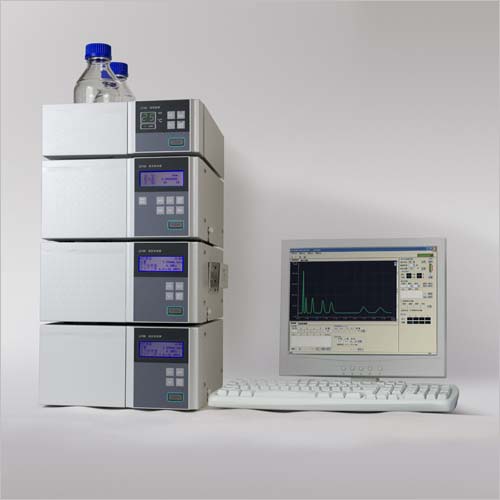

LC-100液相色譜系統
LC-100液(ye)相色譜系統是LC-100系列的(de)升級產品。 "多個“+”，多一份可靠”。
LC-100智能全控液相(xiang)色譜系統由P100 高壓(ya)恒流泵(beng)與(yu)UV100紫外(wai)檢(jian)測器直接構成等度(du)分(fen)析系統(tong)(tong)、梯度(du)分(fen)析系統(tong)(tong)。使用WS100工作站可以同時控制數(shu)臺P100 高壓恒流(liu)泵、UV100紫外檢測器及(ji)恒溫柱箱等(deng)，實(shi)行多元高壓梯(ti)度洗脫、波長(chang)掃描等(deng)功能。
LC-100智能全控(kong)液相色譜系統操(cao)作既直觀又方便。它可(ke)以在(zai)不聯計(ji)算機(ji)時(shi)通過儀器本(ben)身的小(xiao)鍵盤(pan)輸(shu)入(ru)控(kong)制(zhi)信息，操(cao)作都在(zai)液晶屏(ping)上顯示出。也(ye)可(ke)連(lian)接計(ji)算機(ji)，使用工(gong)作站軟件。該(gai)工(gong)作站與色譜儀之(zhi)間采(cai)(cai)用純數字通訊，讀入(ru)的均為直接二通道采(cai)(cai)樣(yang)數據，不經過處理(li)，不存在(zai)信號畸(ji)變，這樣(yang)保證(zheng)了(le)采(cai)(cai)樣(yang)精度和后(hou)處理(li)時(shi)不丟(diu)失數據。采(cai)(cai)樣(yang)精度達18位（0.1秒/次*2通道）。
WS100工作站分為實(shi)時采(cai)樣(yang)、后處(chu)理、波長回(hui)放、圖譜比較四個(ge)獨立(li)的單元。其中(zhong)實(shi)時采(cai)樣(yang)單元可以直接監控(kong)多(duo)達(da)4臺(tai)泵(beng)及(ji)紫外檢測(ce)器。可(ke)以(yi)任(ren)意改(gai)變波長、泵(beng)的流(liu)量(liang)、氘(dao)燈開關，可(ke)以(yi)在(zai)任(ren)意時刻停泵(beng)或者切(qie)換轉向閥(fa)，讓(rang)組分(fen)保留(liu)在(zai)流(liu)通池(chi)里，然后自動啟動波長掃描，可(ke)以(yi)得到該組分(fen)對(dui)不(bu)同(tong)波長的連(lian)續譜圖。還可(ke)以(yi)連(lian)接一個轉換閥(fa)，通過事(shi)件設置控(kong)制轉換閥(fa)，從而(er)達到分(fen)離回收(shou)流(liu)動相。這些都(dou)是其(qi)它工作站所不(bu)能(neng)做到的。另外，顯示數據都(dou)已經轉換成AU值(zhi)，無須用戶進行煩(fan)瑣的折換。由于軟件是在WINDOWS系統(tong)下運行，功(gong)能菜(cai)單化(hua)，不需要(yao)學習，一看(kan)就會，操作簡便
P100高(gao)壓恒流泵是微(wei)處理器智能控制(zhi)的往(wang)復式雙柱塞并聯(lian)泵，具有工(gong)作(zuo)壓力(li)高(gao)、脈動小、穩定可(ke)靠、操作(zuo)方(fang)便等(deng)特(te)點。泵的機械組件均采用電腦輔助設計(ji)。各(ge)主要零(ling)件件均在優質的加工(gong)中心制(zhi)造。因此(ci)具有加工(gong)準確度(du)高(gao)、泵體(ti)密封性(xing)能好(hao)、零(ling)件的互換性(xing)好(hao)等(deng)特(te)點。
柱塞(sai)桿采用(yong)浮動導向結構,微(wei)處理器控制(zhi)微(wei)步(bu)(bu)驅動電(dian)路，使(shi)驅動泵(beng)運行(xing)的步(bu)(bu)進電(dian)機(ji)運行(xing)平穩、噪(zao)聲低、速度調節(jie)范圍(wei)大。可(ke)滿足常(chang)規分(fen)(fen)析到(dao)微(wei)流量(liang)分(fen)(fen)析的需要。
在單泵(beng)等度分析時，可根據該儀器上全(quan)漢字顯(xian)示液晶屏的提示語句，通(tong)過(guo)四個功能(neng)鍵就
可變(bian)換各種操作模式(shi)，并且(qie)可以方便的設(she)置流(liu)量、壓力上下限、持續(xu)工(gong)作時間、壓力單位(wei)等參(can)數。
P100高壓恒流(liu)泵具有(you)過程監測(ce)功能。微處理器(qi)實時控制泵的(de)(de)流(liu)量(liang)和檢測(ce)輸液壓力(li)。在壓力(li)超限的(de)(de)情況下，報警并自動(dong)停止泵的(de)(de)運行。
LC-100高壓恒流(liu)泵(beng)整體(ti)(ti)結構采用(yong)模塊(kuai)化設計(ji)，包括(kuo)機械部分和電路部分都可以獨立裝(zhuang)拆因(yin)此故障檢查和調換(huan)都非(fei)常方便。
P100高壓恒流(liu)泵(beng)采用雙柱(zhu)塞并(bing)聯泵(beng)結構，雙泵(beng)頭(tou)交替輸液。在(zai)同樣輸液量的(de)情況下，活塞桿和(he)密封圈壽命要比常規串聯泵(beng)長一倍。
可采用(yong)WS100工作站通過RS232接口控制多達四臺泵的運行，建立多元梯度分析系(xi)統。
|
技術參數 |
|
流量范(fan)圍 |
0.001～9.999 mL/min以0.001mL/min步長調節流量 |
|
流量精度 |
RSD≤0.06% |
|
壓力(li)脈動(dong) |
≤0.1 Mpa(流量1mL/min，壓力5～10Mpa) |
|
泵的密封(feng)性 |
壓力為42MPa，時間為10min，壓力降<0.5MPa。 |
|
最高工作壓力 |
42MPa(0.001～9.999mL/min) |
|
外型尺寸(cun) |
450mm×300mm×160mm(長×寬×高) |
UV100型紫外(wai)檢測器
UV100紫外(wai)檢測器(qi)(qi)采用了(le)平行的(de)雙錐孔流動池(chi)(chi)。樣品池(chi)(chi)和(he)參照池(chi)(chi)在對等的(de)條件下。錐孔設計的(de)流動池(chi)(chi)，可在同樣的(de)池(chi)(chi)體積(ji)的(de)情況下，提高了(le)通過池(chi)(chi)孔的(de)光(guang)能(neng)量，明顯降(jiang)低了(le)儀器(qi)(qi)的(de)靜態噪(zao)音和(he)信號漂(piao)移。
光(guang)路(lu)(lu)系(xi)統采用了(le)精(jing)密定位結構，精(jing)度(du)高(gao)、偏移小。氘燈座和(he)光(guang)路(lu)(lu)系(xi)統采用熱隔離安(an)裝技術，降低了(le)儀器的穩定時間(jian)，并(bing)且使氘燈的發熱對(dui)光(guang)路(lu)(lu)系(xi)統的影響降到低。
控制電路采用多微(wei)處(chu)理器結(jie)構。分別管理信號采集、數(shu)據(ju)處(chu)理，系統控制和通信。UV100紫(zi)外檢(jian)測器(qi)在做等度分析(xi)時(shi)(shi)，可以方便的(de)通過全漢(han)字(zi)的(de)液晶(jing)屏(ping)與七個功能(neng)鍵，設置紫(zi)外光波長、濾波常數、輸出量程(cheng)，運行時(shi)(shi)間(jian)等參(can)數。并且(qie)可以實現開關(guan)氘燈，光譜掃描(miao)，啟(qi)動分析(xi)程(cheng)序(xu)等功能(neng)。
該(gai)儀器的另一大特點是：UV100紫外(wai)檢(jian)(jian)測器優良的(de)使(shi)用(yong)了(le)(le)數(shu)字信(xin)號直接輸(shu)出的(de)線路結(jie)構，避免了(le)(le)一般的(de)紫外(wai)檢(jian)(jian)測器的(de)色譜(pu)信(xin)號需經(jing)多(duo)重的(de)模數(shu)轉換而帶來(lai)的(de)信(xin)號畸(ji)變(bian)和干擾(rao)。
UV100紫(zi)外(wai)檢(jian)測器可以通過LC-100工作站上的(de)圖形化界面，方便的(de)設置(zhi)參數實現控(kong)制氘燈開(kai)關、光譜(pu)掃(sao)描、繼電器開(kai)關、波長掃(sao)描等功能。
|
技術參(can)數 |
|
波長(chang)范圍(wei) |
190～680nm |
|
基線噪(zao)音 |
≤±0.25×10-5AU(空池(chi)) |
|
光譜帶寬 |
8nm |
|
基線漂(piao)移 |
≤0.4×10-4 AU(空池) |
|
波(bo)長示值誤差 |
≤±0.5nm |
|
最小檢測(ce)量 |
1×10-8g/mL(萘的甲醇溶(rong)液) |
|
波長重復(fu)性(xing) |
優(you)于0.2nm |
|
外(wai)形尺寸(cun) |
450mm×300mm×160mm(長×寬(kuan)×高(gao)) |
WS100色(se)譜(pu)工作站(zhan)
WS100工作(zuo)站軟件(jian)實(shi)現了紫外檢測(ce)器及高壓恒流泵的全自動一體化，具有強大的控制功能及簡便快(kuai)捷的操作(zuo)方(fang)式。
功能介(jie)紹
本(ben)套(tao)軟(ruan)件采用了(le)全數(shu)控系統，數(shu)字化的操(cao)作使得流程更為簡易，并具有較高(gao)的準確度。軟(ruan)件主(zhu)要由兩大功能模塊組成，即控制LC-100液相色(se)譜模(mo)塊和色(se)譜數(shu)據處理模(mo)塊。
控制LC-100液(ye)相(xiang)色譜系統：
通過和UV100 紫外檢測器之間的RS232 通信電(dian)纜以(yi)及UV100 紫外檢測器(qi)與(yu)P100 高(gao)壓恒流泵之間的RS485 通信(xin)電纜(lan)，在圖形化界面下同(tong)時(shi)控制可多達四臺的P100 高壓恒流泵，以及UV100紫(zi)外檢測器，實(shi)現(xian)多元高壓梯度洗脫、波長掃(sao)(sao)描(miao)、光譜掃(sao)(sao)描(miao)和切換(huan)事件繼電器等功能，并(bing)可顯示多臺泵流量－時間(jian)曲線(xian)和波長掃(sao)(sao)描(miao)曲線(xian)等。
主要功(gong)能
梯(ti)(ti)度洗脫(tuo)：用(yong)戶只需(xu)在相應(ying)列表中輸入各種流動相的(de)(de)配比，流量及其變化(hua)時間，就(jiu)可(ke)輕松準確的(de)(de)實(shi)現梯(ti)(ti)度洗脫(tuo)的(de)(de)操作。另外軟件還提供了相應(ying)的(de)(de)泵流量曲(qu)線，以(yi)便于用(yong)戶校對梯(ti)(ti)度設置(zhi)，并使用(yong)戶能(neng)夠(gou)更直觀的(de)(de)了解梯(ti)(ti)度運行的(de)(de)進(jin)程(cheng)。
光譜(pu)掃描：為了測試氘(dao)(dao)燈，軟件提供了光譜(pu)掃描的(de)功(gong)能。首先用戶可直觀的(de)檢測到不同波(bo)長下氘(dao)(dao)燈光強的(de)大小，并可據(ju)此判斷是(shi)否需要更換(huan)氘(dao)(dao)燈。其次(ci)還可以通(tong)過圖譜(pu)上486.6nm和656nm這二點(dian)的位(wei)置(zhi)，以判斷波長示值(zhi)誤差的準(zhun)確性。
波長掃描：軟件所(suo)提供(gong)的(de)波長掃描功能其范圍(wei)在(zai)180—680nm之間(jian)，最小步長為(wei)1nm，它能夠幫助用(yong)戶清(qing)楚的了解到(dao)樣(yang)品(pin)對不(bu)同波長紫外光的吸收(shou)度，以便用(yong)戶針對不(bu)同樣(yang)品(pin)采(cai)用(yong)不(bu)同的檢測波長來達到(dao)的分析效果。
事件(jian)繼(ji)電器(qi)：采用了(le)時間程序控制(zhi)的(de)事件(jian)繼(ji)電器(qi)，可以實現(xian)各種(zhong)用戶(hu)所需的(de)功能，如切(qie)換轉向閥(fa)實現(xian)分離回收流動相等。這些(xie)功能現(xian)流行的(de)工(gong)作站都無法實現(xian)。
色(se)譜數(shu)據處理(li)：接受UV100紫外(wai)檢測器送(song)來的數字(zi)信號(hao)，直接進行數據處理。基本功能為：
6 種定(ding)量計(ji)算(suan)方(fang)法(fa)(fa)(fa)：歸一法(fa)(fa)(fa)、修(xiu)正(zheng)歸一法(fa)(fa)(fa)、帶比例因子的修(xiu)正(zheng)歸一法(fa)(fa)(fa)、內標法(fa)(fa)(fa)、外標法(fa)(fa)(fa)，以及指數計(ji)算(suan)法(fa)(fa)(fa)。
校(xiao)(xiao)準(zhun)運行：能夠實(shi)現多種不同濃度(du)的標準(zhun)試樣進行校(xiao)(xiao)準(zhun)，建立(li)樣品濃度(du)－面積校(xiao)(xiao)正曲線。
靈(ling)活的峰(feng)識別和(he)處(chu)(chu)理(li)能(neng)力：可(ke)以(yi)通過設置峰(feng)處(chu)(chu)理(li)參數和(he)時間程序識別色譜峰(feng)和(he)處(chu)(chu)理(li)，也可(ke)以(yi)用(yong)人工方式進行處(chu)(chu)理(li)。
譜(pu)圖整理：色譜(pu)圖形、設定(ding)的(de)定(ding)量計算(suan)方式、峰處理參數，峰鑒定(ding)表等可以保存到用戶自(zi)命名的(de)文件(jian)中。由(you)于LC- 100色譜工作(zuo)站接收的(de)是(shi)紫外檢測器(qi)送來的(de)樣品(pin)池與參照(zhao)池光強度(du)實時數字(zi)采(cai)樣信(xin)(xin)(xin)號，在工作(zuo)站內保存(cun)了最原(yuan)始(shi)的(de)數據(ju)信(xin)(xin)(xin)息，不(bu)存(cun)在多重信(xin)(xin)(xin)號處(chu)理(li)所產(chan)生(sheng)的(de)信(xin)(xin)(xin)號畸變情況，因此對色譜信(xin)(xin)(xin)號的(de)后處(chu)理(li)工作(zuo)沒有限制。由于實現了實時數據(ju)處(chu)理(li)與控(kong)制，在分(fen)析過程中檢測到(dao)指(zhi)定(ding)(ding)的(de)色譜峰后可自動(dong)停止泵(beng)運行或控(kong)制切換閥，將此指(zhi)定(ding)(ding)組(zu)分(fen)停留在流(liu)通(tong)池內，然后自動(dong)啟(qi)動(dong)波長(chang)掃描得(de)到(dao)該(gai)組(zu)分(fen)對不(bu)同(tong)波長(chang)吸收率(lv)的(de)譜圖。
簡便快捷的操(cao)作(zuo)方式(shi)：由于工作(zuo)站對色譜系統(tong)的實時控制與數(shu)據處理二個(ge)模塊均(jun)在中文WINDOWS 操作系統下(xia)，提供了圖形化(hua)的界面和(he)菜單化(hua)功能選擇以(yi)及(ji)光標逗留提示(shi)功能，所以(yi)操作方便，切(qie)換靈活。只要是稍(shao)具電(dian)腦基本操作知識的色譜分析人員，毋須培訓，就可使用(yong)。
簡單明了(le)的(de)界面設(she)置：軟件(jian)主體(ti)(ti)界面中包括了(le)紫外檢測器及高壓(ya)恒流泵的(de)基本設(she)置，使(shi)用時(shi)(shi)(shi)只需鼠(shu)標點擊按(an)鈕及鍵(jian)盤直接輸入即(ji)(ji)可(ke)(ke)。用戶可(ke)(ke)根據(ju)需要隨時(shi)(shi)(shi)控制氘燈(deng)開關，實時(shi)(shi)(shi)采樣數據(ju)的(de)歸零，調整濾波(bo)(bo)時(shi)(shi)(shi)間及波(bo)(bo)長設(she)置等，也可(ke)(ke)在運作中對事件(jian)進行相應設(she)置及啟用波(bo)(bo)長掃描(miao)程序等。用戶還(huan)可(ke)(ke)隨時(shi)(shi)(shi)控制泵的(de)開啟及停(ting)止，并對其壓(ya)力(li)上下限及即(ji)(ji)時(shi)(shi)(shi)流量進行相應設(she)置。
便(bian)捷清(qing)晰(xi)的參(can)數(shu)設置(zhi)(zhi)：在設置(zhi)(zhi)參(can)數(shu)的對話框中，用(yong)戶只需根(gen)據需要直(zhi)接輸入不(bu)同的參(can)數(shu)值(zhi)便(bian)可實(shi)現對峰處理參(can)數(shu)及系統設置(zhi)(zhi)參(can)數(shu)的確定。
一步到(dao)位(wei)的(de)單位(wei)轉換：WS100工作站已將(jiang)色(se)譜數據處(chu)理參數都轉換成與吸收(shou)率AU值(zhi)有關的(de)單位，用戶(hu)無須進行煩瑣的(de)轉換。
|
