一、應用范(fan)圍概述:
制藥(yao)工業應用(yong)
1.1在HVAC系統中應用(yong)：可根據潔凈室的(de)體(ti)積，選用(yong)適當的(de)臭氧發生器(qi)，將臭氧發生器(qi)外置在機房里,通過(guo)連接(jie)管接(jie)入(ru)HVAC系統的送、回風主管道的合適位置，其PLC控制系統可預置(zhi)消毒時(shi)間等工藝參數。消毒時(shi)，關閉約90%新風進口閥門和回風對(dui)外排放閥門，使(shi)整個被消毒的潔凈室空(kong)氣通過凈化(hua)系統風道形成循環狀態。每日開機1h進(jin)行(xing)空氣滅菌(jun)，可替代(dai)化學藥劑熏蒸及設備表面滅菌(jun)需開機(ji)2-2.5h。
1.2也可在潔凈區內(nei)一(yi)個具(ju)有送回(hui)風口潔凈室內(nei)單機(ji)使(shi)用，作(zuo)局部滅(mie)菌(jun)。
1.3對(dui)輸(shu)液、輸(shu)料(liao)管道、過濾(lv)系統、物料(liao)貯罐、反(fan)應罐等(deng)密閉容器消毒滅菌(jun)，可選(xuan)用(yong)專(zhuan)用(yong)臭氧(yang)(yang)發生器將自備無(wu)油氣(qi)泵制取(qu)百級(ji)凈化壓力空(kong)氣(qi)輸(shu)入臭氧(yang)(yang)發生室內(nei)，生產出300μg/L以(yi)上濃度的臭氧化氣體，導入需(xu)滅菌的設備或系統中。
1.4對工藝用水、純(chun)化(hua)水、純(chun)化(hua)水管道(dao)、生產用水進行滅菌；可應臭(chou)氧(yang)發生器做終端滅菌。
1.5在密閉(bi)容器中(zhong)通入臭氧，并利用容器中(zhong)物料的翻動或攪(jiao)拌作用對粉體(ti)原料與部(bu)分中(zhong)藥原料進行滅(mie)菌，解決了多年對粉體(ti)類或部(bu)分中(zhong)藥原料難(nan)以滅(mie)菌的問(wen)題。
符合GMP驗證要求。
污水(shui)處理(li)
污(wu)(wu)水處(chu)理包(bao)括城市生活污(wu)(wu)水、工業污(wu)(wu)水和醫療(liao)污(wu)(wu)水的處(chu)理：臭氧在水中對細菌、病(bing)毒等(deng)(deng)微生物(wu)殺(sha)滅(mie)率(lv)高(gao)、速(su)度快、對有機化合物(wu)等(deng)(deng)污(wu)(wu)染物(wu)質去除(chu)徹底而不產生二次 污染，并(bing)能(neng)降(jiang)低生物需(xu)氧量（BOD）和化學需(xu)氧(yang)量（COD），去(qu)除亞(ya)硝酸鹽、懸浮固體及脫(tuo)色去(qu)味，以達到排放標準。
采(cai)用(yong)(yong)臭氧(yang)消(xiao)毒(du)的(de)污水，預(yu)(yu)處(chu)理(li)是十分重要的(de)，往往由于預(yu)(yu)處(chu)理(li)程度不夠而影響臭氧(yang)消(xiao)毒(du)的(de)效果，污水處(chu)理(li)程度要經過(guo)技術經濟比較確定。污水消(xiao)毒(du)經過(guo)二級(ji)處(chu)理(li)后再用(yong)(yong)臭氧(yang)消(xiao)毒(du)。這(zhe)樣可以減少臭氧(yang)的(de)投加量，降(jiang)低設(she)備(bei)投資費(fei)用(yong)(yong)和運(yun)行(xing)費(fei)用(yong)(yong)。
化學氧化與合成(cheng)
臭氧作為氧化劑、催化劑和精(jing)制(zhi)劑應用于(yu)化工、石(shi)油、造紙、紡織和制(zhi)藥(yao)香料工業(ye)。臭氧的強氧化能(neng)力很容易(yi)打斷烯(xi)烴(jing)、炔烴(jing)類有機物(wu)的碳鏈(lian)結合鍵(jian)，使其部(bu)分氧化后組合成新的化合物(wu)。
飲用水深(shen)度處理
深度處理技術常(chang)用(yong)的是臭(chou)氧—活性碳（O3-BAC）。臭(chou)氧深度(du)處(chu)理工藝的原(yuan)理，就是利用臭(chou)氧的強氧化能力，對水中溶解(jie)性有機物，鹵(lu)代甲烷(wan)前驅物，以(yi)及產生異味物質(水中土霉(mei)味物質、2-MIB等)的(de)(de)氧化去除(chu)，微生物的(de)(de)消(xiao)毒殺菌等的(de)(de)深度(du)凈化處(chu)理(li)
臭氧化(hua)-兩級活(huo)性炭(tan)工藝是采用(yong)臭氧(yang)氧(yang)化(hua)(hua)、吸(xi)附活(huo)性炭(tan)、生物活(huo)性炭(tan)濾池聯用(yong)的方法，將臭氧(yang)化(hua)(hua)學氧(yang)化(hua)(hua)、活(huo)性炭(tan)物理化(hua)(hua)學吸(xi)附、生物氧(yang)化(hua)(hua)降(jiang)解幾種技術合(he)為一(yi)體(ti)， 其(qi)主要目的(de)是去除原(yuan)水中(zhong)微量有機(ji)物(wu)(wu)和氨氮，提(ti)高(gao)飲用水的(de)安全性(xing)。在(zai)生物(wu)(wu)活性(xing)炭(tan)吸附前進行臭氧(yang)預(yu)氧(yang)化，可以初步氧(yang)化水中(zhong)的(de)有機(ji)物(wu)(wu)及(ji)其(qi)他還原(yuan)性(xing)物(wu)(wu)質(zhi)，以降低生物(wu)(wu)活性(xing)炭(tan)濾池的(de)有機(ji)負荷；臭氧(yang)預(yu)氧(yang)化可以使部分難生物(wu)(wu)降解(jie)有機(ji)物(wu)(wu)變為(wei)易生物(wu)(wu)降解(jie)物(wu)(wu)質(zhi)，可使水中(zhong)的(de)大分子(zi)轉(zhuan)化為(wei)小分子(zi)，改變其(qi)分子(zi)結構形 態，提供了有機物(wu)進(jin)入較小孔(kong)隙的(de)(de)(de)可能性，從而(er)達到水質(zhi)深度凈化(hua)的(de)(de)(de)目的(de)(de)(de)。臭(chou)氧(yang)預(yu)氧(yang)化(hua)同時提高了生物(wu)活性炭濾池(chi)進(jin)水的(de)(de)(de)可生化(hua)性，從而(er)有利(li)于硝化(hua)細菌(jun)的(de)(de)(de)增值，利(li)用生物(wu)氧(yang)化(hua)的(de)(de)(de)方式(shi)進(jin)一步去(qu)除有機物(wu)和氨氮，節約運行成本。
采(cai)用(yong)深度(du)處理工藝后(hou)的出廠水，其濁度(du)、耗氧量、色度(du)等(deng)水質指標均可達(da)到目前國際(ji)發達(da)城市的水質標準。
廢氣(qi)處理(li)
利用高濃度臭(chou)氧裂解(jie)惡臭(chou)氣(qi)體(ti)物質(zhi)(zhi)分子鍵(jian)，惡臭(chou)氣(qi)體(ti)物質(zhi)(zhi)如：氨、三甲(jia)胺、硫(liu)化氫(qing)、甲(jia)硫(liu)氫(qing)、甲(jia)硫(liu)醇、甲(jia)硫(liu)醚、二甲(jia)二硫(liu)、二硫(liu)化碳和苯(ben)乙烯，硫(liu)化物H2S、 VOC類，苯(ben)(ben)(ben)、甲苯(ben)(ben)(ben)、二(er)甲苯(ben)(ben)(ben)的分子鍵，使呈游離狀態的污染物(wu)原(yuan)子與臭氧(yang)氧(yang)化聚合成(cheng)小分子無害或低害物(wu)質，如CO2、H2O等，徹底達到脫臭及殺滅細菌的目的。
二、MB-SY系列臭氧發生器(qi)工藝(yi)流程：

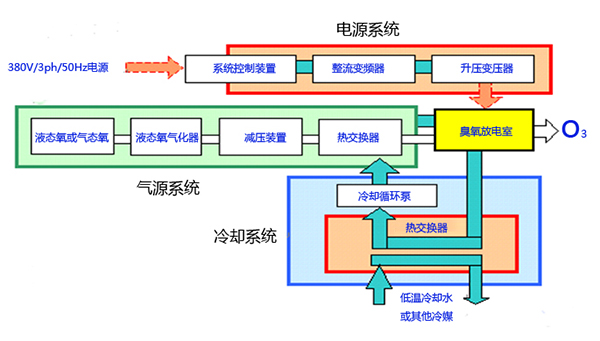

液(ye)氧(yang)(yang)(yang)(yang)(yang)站、氧(yang)(yang)(yang)(yang)(yang)氣(qi)瓶經(jing)(jing)(jing)減壓(ya)(ya)閥、減壓(ya)(ya)穩(wen)壓(ya)(ya)后進入臭(chou)氧(yang)(yang)(yang)(yang)(yang)發(fa)(fa)生器，再經(jing)(jing)(jing)氣(qi)動開關閥后進入臭(chou)氧(yang)(yang)(yang)(yang)(yang)放(fang)(fang)電(dian)(dian)室。在臭(chou)氧(yang)(yang)(yang)(yang)(yang)放(fang)(fang)電(dian)(dian)室內的(de)(de)中頻(pin)高(gao)壓(ya)(ya)電(dian)(dian)場內，部分氧(yang)(yang)(yang)(yang)(yang)氣(qi)變(bian)成臭(chou)氧(yang)(yang)(yang)(yang)(yang)，產品氣(qi)體為臭(chou)氧(yang)(yang)(yang)(yang)(yang)化氣(qi)體，經(jing)(jing)(jing)溫度(du)、壓(ya)(ya)力、流量監測(ce)后，再經(jing)(jing)(jing)氣(qi)動調節球閥由臭(chou)氧(yang)(yang)(yang)(yang)(yang)出(chu)(chu)氣(qi)口(kou)排出(chu)(chu)。每(mei)臺(tai)臭(chou)氧(yang)(yang)(yang)(yang)(yang)放(fang)(fang)電(dian)(dian)室出(chu)(chu)氣(qi)管(guan)路上設有(you)臭(chou)氧(yang)(yang)(yang)(yang)(yang)取(qu)氣(qi)口(kou)，并裝有(you)取(qu)樣閥，每(mei)個(ge)設備的(de)(de)取(qu)氣(qi)管(guan)分別通過各自的(de)(de)發(fa)(fa)生臭(chou)氧(yang)(yang)(yang)(yang)(yang)濃度(du)儀檢測(ce)臭(chou)氧(yang)(yang)(yang)(yang)(yang)出(chu)(chu)氣(qi)濃度(du)。每(mei)套臭(chou)氧(yang)(yang)(yang)(yang)(yang)發(fa)(fa)生系統工藝流程(cheng)如下(xia)所示：
三(san)、設(she)備(bei)的(de)主要部件特點：
1、電極：
（1）電極采(cai)用特(te)殊材料，其(qi)耐電、機械(xie)沖擊能力遠(yuan)優(you)于玻璃(li)介質，且免(mian)維護(hu)。
（2）為保障(zhang)臭氧系統的安全(quan)連續運(yun)行，每個(ge)放(fang)電(dian)單(dan)元(yuan)配(pei)有獨立的保險裝置，單(dan)個(ge)放(fang)電(dian)單(dan)元(yuan)出現故障(zhang)不影響其(qi)他單(dan)元(yuan)的正常工作(zuo)。
2、臭(chou)氧發生室：
（1）發(fa)生室殼體(ti)均采用(yong)不銹(xiu)鋼(gang)經鎢級(ji)惰性氣(qi)體(ti)保護主熔(rong)透形式焊接而成，不生銹(xiu)、耐腐(fu)蝕，并(bing)能(neng)有效防止冷卻液（水）結垢。
（2）運用全自動冷脹管技術，準確控制(zhi)不銹(xiu)鋼外電極管于管板(ban)的(de)脹緊程度。確保脹合緊密，杜絕(jue)漏(lou)氣漏(lou)水(shui)的(de)危(wei)險。
3、高頻電(dian)源：
（1）專(zhuan)業的數字波形處理電路，運行效率高，諧波低，功率因數ＣＯＳθ≥0.95。輸出電(dian)流(liu)，電(dian)壓波(bo)形平穩(wen)，電(dian)流(liu)抑制能力強，負(fu)載范圍(wei)波(bo)動(dong)時，也能安全穩(wen)定運(yun)行(xing)。
（2）具備(bei)完善的過載、自動限(xian)流、過壓、久(jiu)壓、缺相(xiang)及斷(duan)電保護(hu)功能(neng)。
（3）電源(yuan)采用數字PI控制技術，可實現給定(ding)量(liang)與反饋(kui)量(liang)的比較，通過閉環回路有效穩定(ding)輸出(chu)電(dian)(dian)壓，電(dian)(dian)流頻率(lv)恒定(ding)。
（4）鐵氧體(ti)磁芯(xin)，損耗(hao)小，電阻(zu)率(lv)(lv)低，溫度系數低，動態導(dao)磁率(lv)(lv)高(gao)，提(ti)高(gao)電感(gan)品質因(yin)素(su)，
（5）高壓(ya)變壓(ya)器的初級、次級線圈選(xuan)用超導高頻線繞制(zhi)而(er)成，減少了高頻電流的集膚效應。
（6）變壓器(qi)采用高真空環(huan)氧樹脂罐封技術(shu)，固化成(cheng)型，有效提高了耐(nai)擊穿性能，杜絕(jue)了變壓器(qi)表面電暈放(fang)電。
四、MB-SY 臭氧發生器技術參數表
|
型號(hao) |
臭(chou)氧產(chan)量(liang)
（g/h） |
電(dian)源(yuan)
（V/Hz） |
生產O3能效比
（kw.h/kg. O3） |
進氣壓力
（Mpa） |
工作壓力(li)
（MPa） |
臭(chou)氧濃度
（mg/L） |
|
MB-SY |
20 |
220/50
380/50 |
6-12 |
≤0.2 |
≤0.2 |
30-80 |
|
MB-SY |
40 |
|
MB-SY |
60 |
|
MB-SY |
80 |
|
MB-SY |
100 |
|
MB-SY |
200 |
|
MB-SY |
300 |
|
MB-SY |
400 |
|
MB-SY |
500 |
|
MB-SY |
600 |
|
MB-SY |
700 |
|
MB-SY |
800 |
|
MB-SY |
900 |
|
MB-SY |
1000 |
五(wu)、執(zhi)行標準
5.1 企(qi)業標準Q/02MBG10－2010《臭氧發生器》。
5.2 中華(hua)人民共(gong)和國(guo)衛生部《消(xiao)毒技術(shu)規范》
5.3 GB 19303食品、藥(yao)品生產質量管理(li)規(gui)范(fan)（2010年）
5.4 GB4789食品、藥品衛生(sheng)微生(sheng)物學檢(jian)驗 菌落總數測定
5.5 藥品《GMP驗證指南(nan)》《藥品生產驗證指南(nan)》
5.6 中華人民共和國城鎮建設(she)行業標準CJ/T322-2010《臭氧發生(sheng)器(qi)》；
5.7 HJ/T264-2006國家環境(jing)保護總(zong)局中國環境(jing)保護產(chan)品(pin)條件《臭氧(yang)發生器》
5.8 GB/T4064 電氣設(she)備安全設(she)計導則
5.9 GB5083 生產設(she)備安全衛生設(she)計總則
5.10 GB/T13384 機電產品包裝(zhuang)通用技術條(tiao)件
5.11 GB997 環境空氣 氮氧化物的測定(ding)
5.12 GB/T13384 機電產(chan)品包裝通用技術條件
|
