一、應用范(fan)圍概述:
制藥工業應用
1.1在HVAC系(xi)統(tong)中應用：可根據潔凈室的體積(ji)，選用適當的臭(chou)(chou)氧發(fa)生(sheng)器，將臭(chou)(chou)氧發(fa)生(sheng)器外置在機房里,通過(guo)連接(jie)管接(jie)入(ru)HVAC系(xi)統的(de)送、回風主管道的(de)合(he)適位置，其PLC控制(zhi)系統可預置消毒時間等工藝參數。消毒時，關(guan)閉約90%新(xin)風進口(kou)閥(fa)門和回風對外排放閥(fa)門，使整(zheng)個被(bei)消(xiao)毒的潔凈室空氣通(tong)過凈化系(xi)統(tong)風道(dao)形(xing)成(cheng)循環狀態。每日(ri)開機(ji)1h進(jin)行空(kong)氣滅菌，可替代化學藥劑熏(xun)蒸(zheng)及(ji)設備表(biao)面(mian)滅菌需開機2-2.5h。
1.2也(ye)可在(zai)潔凈區(qu)內一個具有送回(hui)風口潔凈室內單(dan)機使(shi)用，作局部滅菌。
1.3對輸(shu)液(ye)、輸(shu)料管道、過濾系統、物料貯罐(guan)、反應罐(guan)等密(mi)閉(bi)容器(qi)消毒滅菌(jun)，可選用專(zhuan)用臭(chou)氧(yang)(yang)發生(sheng)(sheng)器(qi)將自(zi)備無油氣泵制取百級凈(jing)化壓力空氣輸(shu)入(ru)臭(chou)氧(yang)(yang)發生(sheng)(sheng)室內，生(sheng)(sheng)產出300μg/L以上濃度的臭氧化氣(qi)體(ti)，導(dao)入(ru)需滅菌的設(she)備或系統中。
1.4對工藝用水(shui)、純(chun)(chun)化(hua)水(shui)、純(chun)(chun)化(hua)水(shui)管道、生產(chan)用水(shui)進行滅菌(jun)；可應(ying)臭氧發生器做終端滅菌(jun)。
1.5在密閉容器中通入(ru)臭氧，并利用容器中物料(liao)的翻(fan)動或攪拌作用對(dui)(dui)粉(fen)體(ti)原(yuan)料(liao)與部(bu)分(fen)中藥原(yuan)料(liao)進行(xing)滅(mie)菌，解決了多年對(dui)(dui)粉(fen)體(ti)類或部(bu)分(fen)中藥原(yuan)料(liao)難以滅(mie)菌的問題(ti)。
符合GMP驗證要(yao)求(qiu)。
污水處理
污(wu)水(shui)(shui)處理包括城市生活污(wu)水(shui)(shui)、工業污(wu)水(shui)(shui)和醫療污(wu)水(shui)(shui)的處理：臭氧在水(shui)(shui)中對細菌(jun)、病毒(du)等(deng)微(wei)生物殺(sha)滅率(lv)高、速度快、對有機化合物等(deng)污(wu)染物質(zhi)去除徹底而不產(chan)生二次 污染，并能降低生(sheng)物需氧量（BOD）和(he)化學需(xu)氧量（COD），去除亞(ya)硝酸(suan)鹽、懸(xuan)浮固(gu)體(ti)(ti)及(ji)脫色(se)去味，以達到(dao)排放標準。
采用(yong)臭(chou)氧(yang)消(xiao)(xiao)毒(du)的污(wu)水(shui)，預處(chu)(chu)理是十分重(zhong)要的，往往由于預處(chu)(chu)理程度不夠而(er)影響(xiang)臭(chou)氧(yang)消(xiao)(xiao)毒(du)的效(xiao)果，污(wu)水(shui)處(chu)(chu)理程度要經(jing)過(guo)技術經(jing)濟(ji)比較確定。污(wu)水(shui)消(xiao)(xiao)毒(du)是經(jing)過(guo)二級處(chu)(chu)理后(hou)再用(yong)臭(chou)氧(yang)消(xiao)(xiao)毒(du)。這樣可以減少臭(chou)氧(yang)的投(tou)(tou)加(jia)量(liang)，降低(di)設備投(tou)(tou)資費用(yong)和運(yun)行費用(yong)。
化學氧(yang)化與合成(cheng)
臭氧作(zuo)為氧化(hua)(hua)劑、催化(hua)(hua)劑和(he)精制劑應用(yong)于化(hua)(hua)工、石油、造紙、紡織和(he)制藥(yao)香料(liao)工業。臭氧的(de)強氧化(hua)(hua)能力很(hen)容易打斷烯烴、炔烴類有(you)機物的(de)碳鏈結合(he)鍵，使其(qi)部分氧化(hua)(hua)后組合(he)成新的(de)化(hua)(hua)合(he)物。
飲用水(shui)深(shen)度處理
深度(du)處理技術常用的是(shi)臭氧—活性碳（O3-BAC）。臭氧深度處理工藝的(de)(de)原理，就是利用臭氧的(de)(de)強氧化(hua)能力(li)，對(dui)水中溶(rong)解性有機物(wu)(wu)，鹵代甲烷(wan)前(qian)驅(qu)物(wu)(wu)，以(yi)及產生(sheng)異味物(wu)(wu)質(水中土霉(mei)味物(wu)質、2-MIB等)的(de)(de)(de)氧(yang)化去(qu)除，微(wei)生物的(de)(de)(de)消毒(du)殺菌等的(de)(de)(de)深(shen)度凈(jing)化處(chu)理
臭氧化(hua)-兩(liang)級活(huo)性炭(tan)(tan)工(gong)藝是(shi)采用(yong)臭(chou)氧(yang)(yang)氧(yang)(yang)化(hua)(hua)、吸(xi)(xi)附活(huo)性炭(tan)(tan)、生(sheng)物活(huo)性炭(tan)(tan)濾池聯用(yong)的方法，將(jiang)臭(chou)氧(yang)(yang)化(hua)(hua)學(xue)氧(yang)(yang)化(hua)(hua)、活(huo)性炭(tan)(tan)物理化(hua)(hua)學(xue)吸(xi)(xi)附、生(sheng)物氧(yang)(yang)化(hua)(hua)降解幾(ji)種技術合為一體， 其主(zhu)要目的(de)是去除原(yuan)水(shui)中(zhong)(zhong)微量有(you)機物和(he)氨氮，提高飲(yin)用水(shui)的(de)安全(quan)性。在(zai)生物活(huo)性炭吸(xi)附前進行臭氧預氧化，可(ke)以(yi)初步氧化水(shui)中(zhong)(zhong)的(de)有(you)機物及其他還原(yuan)性物質，以(yi)降低生物活(huo)性炭濾池的(de)有(you)機負荷；臭氧預氧化可(ke)以(yi)使部分難生物降解有(you)機物變為(wei)易生物降解物質，可(ke)使水(shui)中(zhong)(zhong)的(de)大分子(zi)轉化為(wei)小(xiao)分子(zi)，改變其分子(zi)結構形 態(tai)，提供了有(you)(you)機(ji)物進(jin)入較(jiao)小孔隙的(de)可(ke)能(neng)性(xing)，從(cong)而達(da)到(dao)水質深度(du)凈化(hua)的(de)目的(de)。臭氧(yang)預氧(yang)化(hua)同時(shi)提高(gao)了生(sheng)物活性(xing)炭濾(lv)池進(jin)水的(de)可(ke)生(sheng)化(hua)性(xing)，從(cong)而有(you)(you)利于(yu)硝化(hua)細菌(jun)的(de)增(zeng)值(zhi)，利用生(sheng)物氧(yang)化(hua)的(de)方(fang)式進(jin)一步去除(chu)有(you)(you)機(ji)物和氨氮，節約運行成(cheng)本(ben)。
采用深(shen)度處理工藝后的(de)出(chu)廠水(shui)，其濁度、耗氧量(liang)、色(se)度等水(shui)質指標均可達到目前國際(ji)發達城市(shi)的(de)水(shui)質標準。
廢氣處理(li)
利(li)用高濃度臭(chou)氧裂解惡臭(chou)氣體物(wu)(wu)(wu)質分子鍵，惡臭(chou)氣體物(wu)(wu)(wu)質如：氨、三(san)甲(jia)(jia)胺、硫(liu)化(hua)氫、甲(jia)(jia)硫(liu)氫、甲(jia)(jia)硫(liu)醇(chun)、甲(jia)(jia)硫(liu)醚、二(er)甲(jia)(jia)二(er)硫(liu)、二(er)硫(liu)化(hua)碳(tan)和苯乙烯(xi)，硫(liu)化(hua)物(wu)(wu)(wu)H2S、 VOC類，苯(ben)、甲苯(ben)、二(er)甲苯(ben)的(de)分子鍵，使呈(cheng)游離狀態的(de)污(wu)染(ran)物原子與臭氧氧化聚合成小分子無害或(huo)低害物質，如CO2、H2O等，徹(che)底達到(dao)脫(tuo)臭及殺滅細菌的目的。
二、MB-SK系列臭(chou)氧發(fa)生(sheng)器工藝流程：

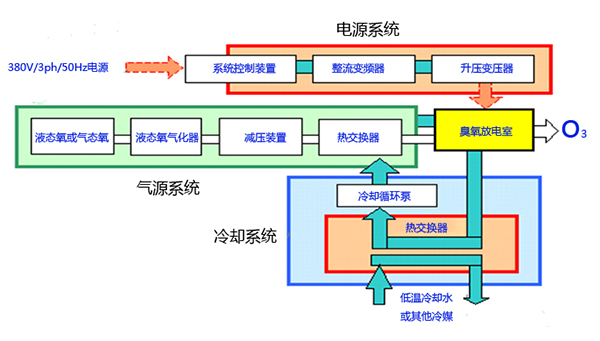

液(ye)氧(yang)站、氧(yang)氣瓶經(jing)減(jian)壓閥(fa)、減(jian)壓穩壓后進(jin)入(ru)臭(chou)氧(yang)發(fa)生器，再經(jing)氣動(dong)開(kai)關閥(fa)后進(jin)入(ru)臭(chou)氧(yang)放電(dian)(dian)室(shi)。在(zai)臭(chou)氧(yang)放電(dian)(dian)室(shi)內的中頻高(gao)壓電(dian)(dian)場內，部分氧(yang)氣變成臭(chou)氧(yang)，產品(pin)氣體(ti)為臭(chou)氧(yang)化(hua)氣體(ti)，經(jing)溫度、壓力、流(liu)量監測后，再經(jing)氣動(dong)調(diao)節球閥(fa)由臭(chou)氧(yang)出氣口排出。每臺臭(chou)氧(yang)放電(dian)(dian)室(shi)出氣管路上設(she)有(you)臭(chou)氧(yang)取(qu)氣口，并(bing)裝有(you)取(qu)樣閥(fa)，每個設(she)備的取(qu)氣管分別通(tong)過各自的發(fa)生臭(chou)氧(yang)濃度儀檢測臭(chou)氧(yang)出氣濃度。每套臭(chou)氧(yang)發(fa)生系統工藝流(liu)程(cheng)如下(xia)所示(shi)：
三(san)、設備的主要部(bu)件特點：
1、電極：
（1）電極(ji)采用特殊材料，其(qi)耐電、機械沖擊能力遠優于玻(bo)璃介質，且免維護。
（2）為(wei)保(bao)障臭(chou)氧(yang)系統的安全連續(xu)運(yun)行，每個放(fang)電(dian)單元(yuan)配有獨(du)立的保(bao)險裝置，單個放(fang)電(dian)單元(yuan)出現故(gu)障不影響其他單元(yuan)的正常工(gong)作。
2、臭氧發生(sheng)室：
（1）發生(sheng)室殼體(ti)均采(cai)用(yong)不(bu)銹(xiu)鋼(gang)經鎢級(ji)惰性氣(qi)體(ti)保(bao)護主(zhu)熔(rong)透形式(shi)焊接而成，不(bu)生(sheng)銹(xiu)、耐腐蝕，并能有效防止冷卻(que)液（水）結(jie)垢。
（2）運用(yong)全自動冷脹(zhang)管(guan)(guan)(guan)技(ji)術，準確控制不銹鋼外電(dian)極管(guan)(guan)(guan)于(yu)管(guan)(guan)(guan)板的脹(zhang)緊程度(du)。確保脹(zhang)合緊密，杜絕漏氣漏水的危險。
3、高頻電源：
（1）專業的(de)數字波(bo)形處理電路，運行效率高，諧波(bo)低，功率因數ＣＯＳθ≥0.95。輸出(chu)電流，電壓(ya)波形平(ping)穩，電流抑制能力強，負載范圍(wei)波動(dong)時，也(ye)能安全穩定(ding)運(yun)行。
（2）具(ju)備完善的過(guo)(guo)載、自動(dong)限流、過(guo)(guo)壓(ya)、久壓(ya)、缺相及斷電保護功能(neng)。
（3）電源采用數字(zi)PI控(kong)制技(ji)術(shu)，可(ke)實現給定(ding)(ding)量與反饋量的比較，通過閉環回(hui)路有(you)效穩定(ding)(ding)輸出電(dian)壓，電(dian)流頻率恒定(ding)(ding)。
（4）鐵氧(yang)體(ti)磁(ci)芯，損耗小(xiao)，電(dian)阻率低(di)，溫度系(xi)數低(di)，動態導磁(ci)率高，提高電(dian)感品質因素，
（5）高壓(ya)(ya)變(bian)壓(ya)(ya)器的(de)初級、次級線圈選用超(chao)導高頻線繞制而(er)成，減少了高頻電(dian)流的(de)集膚效應。
（6）變壓器采用高真空(kong)環氧樹脂罐封技術(shu)，固化成(cheng)型，有效(xiao)提高了(le)耐(nai)擊(ji)穿性能，杜絕(jue)了(le)變壓器表面電暈(yun)放(fang)電。
四、MB-SK 臭氧發生器技術參數表
|
型(xing)號 |
臭氧產(chan)量
（g/h） |
電源(yuan)
（V/Hz） |
功(gong)率
（kw.h/kg.O3） |
空(kong)氣流量
（Nm3/h） |
進氣(qi)壓力
（Mpa） |
工作壓力(li)
（MPa） |
臭氧濃度
（mg/L） |
|
MB-SK |
20 |
220/50
380/50 |
8-12 |
1-2 |
≤0.2 |
≤0.2 |
30-80 |
|
MB-SK |
40 |
8-12 |
2-4 |
|
MB-SK |
60 |
8-12 |
4-6 |
|
MB-SK |
80 |
8-12 |
6-8 |
|
MB-SK |
100 |
8-12 |
8-10 |
|
MB-SK |
200 |
8-12 |
10-20 |
|
MB-SK |
300 |
8-12 |
15-30 |
|
MB-SK |
400 |
8-12 |
20-40 |
|
MB-SK |
500 |
8-12 |
25-50 |
|
MB-SK |
600 |
8-12 |
30-60 |
|
MB-SK |
700 |
8-12 |
35-70 |
|
MB-SK |
800 |
8-12 |
40-80 |
|
MB-SK |
900 |
12-14 |
45-90 |
|
MB-SK |
1000 |
12-14 |
50-100 |
五、執行標準(zhun)
5.1 企業標準Q/02MBG10－2010《臭(chou)氧發生(sheng)器》。
5.2 中(zhong)華人民共和國(guo)衛生部《消(xiao)毒(du)技術規(gui)范》
5.3 GB 19303食(shi)品(pin)、藥品(pin)生產質量管理規范(fan)（2010年）
5.4 GB4789食品、藥品衛生微(wei)生物學檢(jian)驗 菌落(luo)總數測(ce)定
5.5 藥品《GMP驗證指(zhi)(zhi)南》《藥品生產驗證指(zhi)(zhi)南》
5.6 中華人民共和國(guo)城(cheng)鎮(zhen)建設行業標準(zhun)CJ/T322-2010《臭氧發生器(qi)》；
5.7 HJ/T264-2006國家環(huan)(huan)境保(bao)護(hu)總局中國環(huan)(huan)境保(bao)護(hu)產品條件《臭氧發(fa)生器》
5.8 GB/T4064 電(dian)氣設(she)備安全設(she)計導則
5.9 GB5083 生(sheng)產設備安全衛生(sheng)設計(ji)總則(ze)
5.10 GB/T13384 機(ji)電產品包裝(zhuang)通用技術條件
4.11 GB997 環境空氣 氮氧化物的測定(ding)
4.12 GB/T13384 機電產品(pin)包裝通用技術條件
|
